PN(MPa)公稱通徑
DN(mm) | 連接端規格
A×B(mm) | 結構長度
L(mm) | 公稱壓力
PN(MPa) | 公稱通徑
DN(mm) | 連接端規格
A×B(mm) | 結構長度
L(mm) | | 1.6 | 50 | 50×80 | 124/178 | 1.6 | 250 | 250×300 | 297/330 |
| 65 | 65×100 | 145/190 | 300 | 300×400 | 338/356 |
| 80 | 80×125 | 165/203 | 350 | 350×450 | 366/430 |
| 100 | 100×150 | 194/229 | 400 | 400×500 | 381/530 |
| 125 | 125×200 | 213/254 | 450 | 450×600 | 430/580 |
| 150 | 150×200 | 229/267 | 500 | 500×600 | 502/630 |
| 200 | 200×250 | 243/292 | 600 | 600×700 | 570/800 |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ |

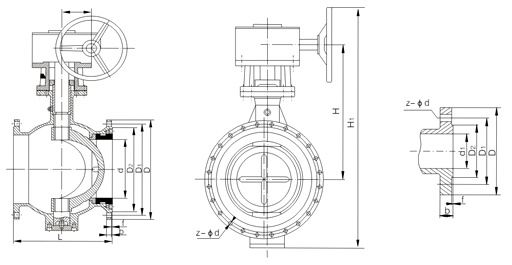

保溫偏心半球閥結構圖
如果你需訂購我廠保溫球閥產品，咨詢時煩請說明規格型號、公稱壓力、公稱尺寸、閥體和內件材質、工作介質、使用溫度及驅動方式等，本產品按安裝方式分為側裝式和上裝式兩種。
