正折流式T型過濾器

: 更新時間2024-09-29 08:28:28; 型??????? 號ST14M-H16、ST14M-H25、ST14M-H40; 材??????? 質20、S30408、S30403、S31608、S31603; 公稱尺寸DN50 ~ DN600、NPS2 ~ NPS24; 公稱壓力PN10 ~ PN40、Class150 ~ Class300; 簡??????? 介ST14M正折流式T型過濾器是一種適合安裝在介質流向有90°變化處的泵、壓縮機的入口或流量計前的管道上，以保護此類設備或儀表的正折流式T型法蘭連接過濾器。

詳細描述

正折流式T型過濾器產品概述

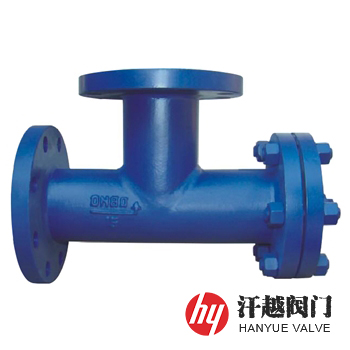

正折流式T型過濾器是一種適合安裝在介質流向有90°變化處的泵、壓縮機的入口或流量計前的管道上，以保護此類設備或儀表的正折流式T型法蘭連接過濾器，其同心大小頭濾芯依靠濾筒母材鋼板的張力卡接在卡槽與法蘭蓋之間，這樣流體從三通殼體的主管口流入后，經安裝在濾筒內的絲網將固體顆粒截留在濾芯內，而干凈的濾料則能穿過網眼從支管端流出，進入下一道工序。該T型過濾器是以網孔基本尺寸為0.63mm，金屬絲直徑為0.224mm，篩分面積為54%的30目/英寸的不銹鋼絲網作為標準網，網目的大小也可以根據用戶需要選定，濾網規格及其技術要求按GB/T 5330的規定。本產品常用型號有ST14M-H1.0、ST14M-H1.6、ST14M-H2.5、ST14M-H4.0、ST14M-A150、ST14M-A300等。

正折流式T型過濾器部件材料

序號	部件名稱	材料名稱
1	等徑三通	20#	16Mn	304	304L	316	316L
2	接管	20#	16Mn	304	304L	316	316L
3	法蘭	A105	16Mn	304	304L	316	316L
4	濾網	304	304	304	304L	316	316L
5	連接墊片	聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環)
6	法蘭蓋	Q235B	16Mn	304	304L	316	316L
7	排污堵頭	304	304	304	304L	316	316L
8	螺栓	35CrMoA	35CrMoA	304	304	316	316
9	螺母	35CrMo	35CrMo	304	304	316	316

正折流式T型過濾器性能規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
液壓試驗壓力(MPa)	1.5	2.4	3.75	6.0	3.0	7.5
氣密性試驗壓力(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
設計制造	HG/T 21637-1991 化工管道過濾器
法蘭標準	HG/T 20592、HG/T 20615、ASME B16.5、ANSI B16.5等
檢驗試驗	HG/T 21637-1991 化工管道過濾器
濾網目數	2目 ~ 600目
工作溫度	碳鋼-20℃~400℃、低合金鋼-40℃~400℃、不銹鋼-196℃~400℃

正折流式T型過濾器主要尺寸

公稱壓力 Class	公稱尺寸 NPS	安裝尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	D	L	L1	L2	H	I
150 (PN20)	2	60.3	305	528	139	139	16
	2 ?	76.1	344	594	157	157	25
	3	88.9	376	652	171	171	30
	4	114.3	455	758	209	209	40
	5	139.7	500	840	230	230	45
	6	168.3	542	930	250	250	55
	8	219.1	634	1108	294	294	70
	10	273	743	1310	345	345	90
	12	323.9	848	1512	396	396	105
	14	355.6	911	1632	426	426	120
	16	406.4	1032	1840	485	485	140
	20	508	1193	2208	574	574	230
	24	610	1324	2454	637	637	250
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

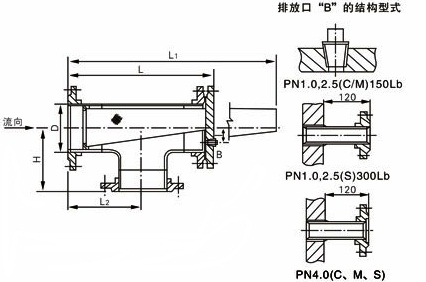

正折流式T型過濾器結構圖

正折流式T型過濾器
