Class公稱尺寸
NPS | 外形尺寸/mm | 重錘 | | d | D | L | H |
| 150 | 6 | 152 | 182 | 320 | 256 | 無 |
| 8 | 201 | 235 | 450 | 300 | 無 |
| 10 | 252 | 295 | 540 | 352 | 無 |
| 14 | 328 | 380 | 610 | 437 | 無 |
| 16 | 376 | 435 | 650 | 480 | 無 |
| 18 | 425 | 486 | 740 | 533 | 無 |
| 20 | 472 | 540 | 790 | 555 | 有 |
| 24 | 568 | 645 | 915 | 615 | 有 |
| 28 | 670 | 740 | 1040 | 781 | 有 |
| 30 | 715 | 800 | 1120 | 821 | 有 |
| 36 | 860 | 950 | 1500 | 929 | 有 |
| 以上尺寸僅供參考，表中未列出的其他規格參數，請咨詢汗越閥門技術部！ |

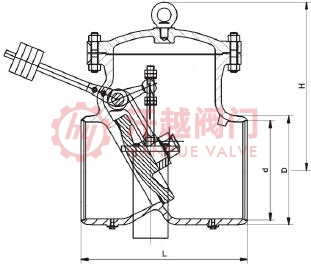

抽氣止回閥結構圖
如果你需訂購我廠電站閥系列產品，咨詢時煩請說明公稱通徑、公稱壓力、材質、使用介質、工作溫度、端部連接形式等，本產品氣動執行器默認安裝在左側(順氣流方向看)，若用戶有要求，需在合同中注明，也可設置在右側。
